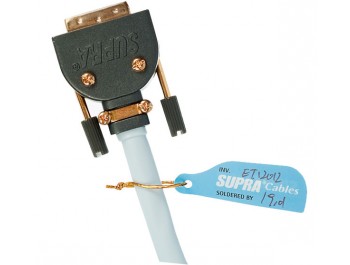

DVI-D – DVI-D, Digital Dual Link 24+1

DVI är en standard för video-/grafiköverföring mellan i huvudsak datorer till projektorer eller datorskärmar. I sitt fullkopplade digitala utförande (DVI-D 24+1) stöder det även 3D-format enligt de mest förekommande protokollen, vilket ger förutsättningar för datorspel och film i 3D (Notera, om högupplöst ljudspår önskas till en kompatibel multikanals ljudanläggning, måste hela filmsignalen gå via HDMI. S/PDIF stödjer ej Dolby TrueHD eller DTS HD Master Audio pga. Blu-Ray kopieringsskydd HDCP. Ljudet kommer annars bli DVD-kvalitet). Grunden är Supra HD7-kabeln som är speciellt konstruerad för hög bandbredd ända upp till 30 meter. Skärmupplösningar som stöds är 3840 x 2400 @ 30 Hz, 2560 x 1600 @ 60 Hz och 2560 x 1440 @ 60 Hz, vilket motsvarar de nyare 27-tum dataskärmarna och uppåt. För halogenfria och flamsäkra alternativ, klicka på länken.

HD7-kabeln är konstruerad med en ledarisolering av skummad (jäst) PE-plast som utöver PE-plastens redan goda egenskaper, blir ännu bättre när den till största delen innehåller luftbubblor. Kabelns digitala par har en mycket noggrann och stabil frekvensoberoende impedans. De individuella separate skärmade paren är spunna med olika stigning för att eliminera överhörning. Kabeln är vidare trippel-skärmad, med de mest utsatta ledarna separate skärmade. Utöver detta är alla ledare skärmade med en dubbelskärm bestående av dels en aluminiserad foleskärm med 100% täckningsgrad samt en kopparfläta som effektivt stänger ute EMI- och RFI-elektromagnetisk störningar. Avslutningsvis monterar vi egna kontakter som är helskärmad, robusta och guldpläterade med 0,8 mikrometer 24K guld. Allt för att ge lång livslängd och klara frekvent omkoppling.




DVI
Upplösning
3840 x 2400 @ 33 Hz (WQUXGA)
2560 x 1600 @ 60 Hz och 2560 x 1440 @ 60 Hz (WQXGA)

Kontakter
DVI-D 24+1, 24K guldplätering

Egenskaper

Mekaniska data och prestanda

Standard DVI - Digital Visual Interface
Kontaktkonfiguration Digital Dual-Link DVI-D 24+1
Kontakter DVI - DVI
Kabelriktning Riktningsoberoende
Användningsområden Dator/projektor/datorskärm
Maximal upplösning (b x h) 3840 x 2400 @ 33 Hz (WQUXGA Linjer
Lödtenn Almit SR-34 Super
Kabeldragavlastning Skruvad klämma
Kabel Supra HD7
Ledararea 7 x TMDS 0,26 mm2
Ledarmaterial Solid syrefri koppar
Innerisolering Skummad (jäst) PE (polyetylen)
Innerskärm Aluminiserad PET, 100% täckning
Kommunikationsledarearea 5 x 0,13, PE-isolerade mm2
Ytterisolering Aluminiserad PET och kopparfläta, 100 % täckning
Mantel Värme och åldringbeständig PVC
Flamsäker och halogenfri Nej, se FRHF Version
Kabelns ytterdiameter 11 mm
Vikt 0.142 kg/m


Elektriska egenskaper

Resistans 82 Ohm/km
Kapacitans 42 pF/m
Karakteristisk impedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)
