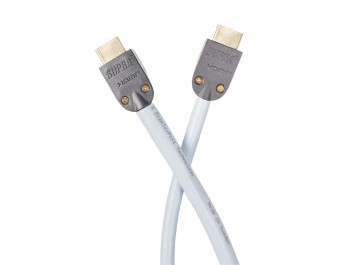

Supra HDMI-höghastighetskabel HD5 och HD5/s med Ethernet och Audio Return

Supra lanserade sin första HDMI-kabel 2004. Redan från början ställde HDMI-standarden och dess kontakt svåra tekniska krav på kontaktdon, kablar och marknaden översvämmades av påstådda High-End-HDMI som så fort exempelvis en projektor skulle kopplas in, helt enkelt inte klarade överföra signalen de 8-10 metrarna redan vid 720P-upplösning. Vi visste redan då hur tuffa krav som egentligen ställdes och sedan dess har Supra levererat HDMI-kablar som håller måttet. Inte minst installationsmarknaden, som exempelvis bygger konferensrum upptill hela konferenshotell, upptäckte hur bra vår kabel var och sammantaget hur otroligt kostnadseffektiv den var. Med vår nya innovativa kontakt med avtagbart kontaktskal, kan den nu dras färdigterminerad i dolda rör – en garanti för bibehållna prestanda.

Supra HDMI HD5 och 5/s (Met-S/B) är troligen marknadens bästa HDMI-kabel. Den erbjuder höghastighets-HDMI med 100 Mbit/s ethernet, ljudåterföring och 4K-upplösning. Den är objektivt testad hos HDMI’s Ackrediterade Testcenter i USA, det prestandacertifikat vi gärna bjuder våra kunder på.

Bandbredden på alla våra HDMI-kablar ligger på 1100MHz, vilket är över 3 gånger kravet för HDMI High Speed (= 340 MHz). Vi noterar att vi är en av få, som faktiskt låtit oss testas oberoende för att bevisa vår överlägsenhet. Vi tror ingen ger samma värde för pengarna!

Det patenterade isärtagbara kontakthuset tillåter en rak eller en böjd kontakt (Met-S eller B) där S står för straight (rak) och B för bent (böjd), samt att kunna dra kabeln med kontaktdel genom VP-rör för dold installation när kontakthuset tagits av. Met-B och nylonfläta (Böjt kontakthus och fläta för att kunna dra kabel med kontaktdelen genom rör) köps som separat tillbehör. Själva kontaktdelen är noggrant lödd av kvalificerad personal, samt ingjuten i en stark plast för att tåla hantering såsom rördragning utan att kontaktens hus är monterat. Det är möjligt att dra kabeln i ett 20 mm vp-rör alternativt en 25 mm vp-slang. Kontakthuset är av metall och ger efter montage 100% täckande skärmning.

OBS! Det är skillnad på olika fabrikat av installationsrör, bland annat hur noggrant de håller måttet. Vi hänvisar till en kvalificerad elfackhandel för rätt val av rör till denna installation. Vi rekommenderar inte på förekommen anledning ingjutning av kabeln i betong. Förlägg ALLTID kabeln i rör/slang vid dold installation!

Levereras med raka metallkontakter. Böjd kontaktkåpa finns att köpa till som tillbehör
Patenterad öppningsbar HDMI-kontakt. (Met-S/B) möjliggör ett fritt val mellan rak och vinklad kontakt. Met-S ingår i förpackningen, Met-B och nylonfläta köps separat.
Här hittar du installationskitet med böjd kontakt.

Kontaktdonet har försetts med en plastgjutning för att skydda och dragavlasta vid kabeldragning i rör (>20mm). Kabeln levereras med raka kontakter monterade. En extra böjd kontakt samt en kabelstrumpa för dragning i VP-rör medföljer. Kontakthöljet är helt i metall för optimal avskärmning.

Se nerladdningsbar PDF för information om rördragning av kabeln.

HDMI HD5/s Slim Cable (7mm)
0.5m to 5m levereras med HD5/S Slim kabel
Till höger på bilden

HDMI HD5 Cable (9.5mm)
0.5m to 5m levereras med HD5 kabel
Till vänster på bilden

Egenskaper

SUPRA HDMI HD5/HD5/s (version 2.0) med Ethernet och Audio Return, stödjer också nedan funktioner

Bandbredd 1100 MHz
TMDS Bandbredd 18 Gbit/s
Färgdjup (totalt / per färgkanal) 48 / 16 bitar
Format och upplösning 4K Ultra: 4096 x 2160 @ 60 Hz, 1-10 meter kabel; 4096 x 2160 @ 24 / 30Hz, 12-20 meter kabel, samt 1080P @ 30Hz, 20-30 meter kabel
Deep Color, x.v. Color Ja
Automatisk läppsynk Ja
Ljudformat Dolby TrueHD, DTS-HD Master Audio
3D Ja
Ljudåterföringskanal Ja
Ethernet Ja, 100 Mbit/s

Technical Info
Mekanisk data och prestanda

Standard HDMI 2.0, High speed, 100 Mbit/s ethernet och ljudreturkanal
Kontaktkonfiguration Single-Link
Kontakter HDMI - HDMI
Kabelriktning Ingen bestämd, kan anslutas åt båda håll
Inkluderade HDMI-kontakter 2 styck raka Met-S (S = straight = rak)
Kontakthus som tillbehör Böjda Met-B (B = bent = böjd)
Användningsområden Blu-Ray, DVD, TV, Projektor, Datorskärm, med flera
Maximal upplösning 4K Ultra: 4096 x 2160 @ 60 Hz, 1-10 meter kabellängd; 4096 x 2160 @ 24 / 30Hz, 12-20 meter kabellängd samt 1080P @ 20-30 meter kabel
Lödtenn Almit SR-34 Super
Kabelavlastning Intern plastingjuting innanför kontakthuset
Kabel SUPRA HD5/s (0,5 - 5 meter) och HD5 (6-30 meter)
Ledararea, digitala par, 0,5 - 5 meter 5 x TMDS, 0,128 mm2
Ledararea, digitala par, 6 - 30 meter 5 x TMDS 0,26 mm2
Ledarmaterial solid, entrådig, syrefri koppar
Isolation Skummad (jäst) PE (lågkapacitiv polyetylen)
Inre skärm Aluminiserad PET, 100% täckning
Kommunikationsledare, 0,5 - 5 meter 5 stycken med ledararea 0,08, PE-isolerade mm2
Kommunikationsledare, 6 - 30 meter 5 stycken med ledararea 0,13, PE-isolerade mm2
Yttre skärm Aluminiserad PET, 100% täckning
Mantel Värme och åldringsbeständig PVC
Flamsäker Nej, se FRHF Version
Yttermått HDMI HD5/s 7 mm
Yttermått HDMI HD5 9.5 mm


Elektriska prestanda 0,5 - 5 meter kabel

Resistans - Ohm/km
Capacitance: - pF/m
Karakteristisk impedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)


Elektriska prestanda 6 - 30 meter kabel

Resistance: 82 Ohm/km
Capacitance: 42 pF/m
Karakterisk impedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)
