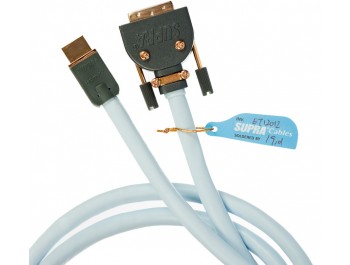

SUPRA High Speed HDMI - DVI-D 18+1

Supra lanserade sin första HDMI-kabel 2004. Redan från början ställde HDMI-standarden och dess kontakt svåra tekniska krav på kontaktdon, kablar och marknaden översvämmades av påstådda High-End-HDMI som så fort exempelvis en projektor skulle kopplas in, helt enkelt inte klarade överföra signalen de 8-10 metrarna redan vid 720P-upplösning. Vi visste redan då hur tuffa krav som egentligen ställdes och sedan dess har Supra levererat HDMI-kablar som håller måttet. Inte minst installationsmarknaden, som exempelvis bygger konferensrum upptill hela konferenshotell, upptäckte hur bra vår kabel var och sammantaget hur otroligt kostnadseffektiv den var. Med vår nya innovativa kontakt MET-S/B med avtagbart kontaktskal, kan den nu dras färdigterminerad i dolda rör – en garanti för bibehållna prestanda.

Supra HDMI-DVI och HDMI-DVI MET S/B är en av marknadens bästa kabel. Den är en av få objektivt testad hos HDMI’s Ackrediterade Testcenter i USA, det prestandacertifikat vi gärna bjuder våra kunder på. Bandbredden på alla våra HDMI-kablar ligger på 1100MHz, vilket är över 3 gånger kravet för HDMI High Speed (= 340 MHz).

Det patenterade isärtagbara kontakthuset tillåter en rak eller en böjd kontakt (Met-S eller B) där S står för straight (rak) och B för bent (böjd), samt att kunna dra kabeln med kontaktdel genom VP-rör för dold installation när kontakthuset tagits av. Met-B och nylonfläta (Böjt kontakthus och fläta för att kunna dra kabel med kontaktdelen genom rör) köps som separat tillbehör. Själva kontaktdelen är noggrant lödd av kvalificerad personal, samt ingjuten i en stark plast för att tåla hantering såsom rördragning utan att kontaktens hus är monterat. Det är möjligt att dra kabeln i ett 20 mm vp-rör alternativt en 25 mm vp-slang. Kontakthuset är av metall och ger efter montage 100 % täckande skärmning.

DVI-kontaktens hus är också möjligt att demontera, men inte dess kontaktdel. Den är i jämförelse avgjort större än HDMI MET-S/B, så vid användning av vanligt förekommande VP-rör på 20 mm eller VP-slang på 25, väljs installationsriktning efter HDMI-kontakten. DVI-kontakten är av metall och är skärmad med 100% täckning. Även HDMI-DVI med gjuten HDMI-kontakt kräver större rör för fast, dold installation.

OBS! Det är skillnad på olika fabrikat av installationsrör, bland annat hur noggrant de håller måttet. Vi hänvisar till en kvalificerad elfackhandel för rätt val av rör till denna installation. Vi rekommenderar inte på förekommen anledning ingjutning av kabeln i betong. Förlägg ALLTID kabeln i rör/slang vid dold installation!



DVI
SUPRA HDMI-DVI Kundfördelar

Överför dagens format utan minsta problem
Framtidssäker - klarar morgondagens kända krav
Robust - tål hanteringen vid exv rördragning
Upptill 0,26 mm2 - Minsta möjliga förluster
Trippelskärmad - Klarar långa installationslängder utan signalförsämring
Tillverkad i Sverige enligt trestegs kvalitetssäkring - Oöverträffad kvalitet och pålitlighet


Högupplöst bild

Vi möter ofta frågor och ibland skepsis kring HDMI’ns kvalitet. “Spelar det någon roll egentligen? Det är ju bara en dataström.” Ja, helt rätt, det är bara en dataström. Och, ja, det spelar roll. Ibland stor roll. Vi kan lätt konstatera att alla märker om kabeln inte ens kan synka och ge bild. Det är ett påtagligt bevis på otillräckliga prestanda eller fel på utrustningen. HiFi-entusiasten har länge vetat att digitalkabeln mellan sin CD och DAC, kan vara skillnad som natt och dag för ljudet och troligen handlar det om att den kunskapen fått mogna under flera år, till skillnad från den relativt nya platt-TV-konsumenten som abrupt fick gå från mångårig Scart-användning till ett helt nytt system.

De flesta som var lite mer noga med bilden hos sin större tjock-TV, visste sedan länge att det var skillnad på Scart-kablar och det spelar såklart roll även för HDMI. Precis som en analog signal, kan den digitala bli korrupt. I varje krets som hanterar signaler i en HDMI, ingår buffertsteg och felkorrigering samt system för om bitpaketet är så korrupt att det måste begäras att bli sänt på nytt. Allt detta tar tid och bilden kan ju inte frysa och hacka, vilket innebär att elektroniken extrapolerar den bästa möjliga bild/ljud med den information den fått. Det kan innebära att gråskalan (bl.a. svärta) eller trycket i färgerna inte blir de bästa TV’n eller projektorn förmår, samt ett grynigt brus som förstör de där rakbladsskarpa konturlinjerna eller hörbara knäppar/brus i ljudet. Med Supras kablar, certifierade av oberoende testinstitut, kan du vara säker på att din fina anläggning alltid får bästa förutsättningar att nå sin topprestanda.

Egenskaper

Mekaniska data och prestanda

Standarder HDMI 2.0 High speed och DVI-D 18+1
Kontaktkonfiguration Single-Link
Kontaktkonfiguration HDMI-DVI
Signalriktning Dubbelriktad HDMI - DVI-D alt. DVI-D - HDMI
Användningsområden DVD/Projector/TV/Dator/Skärm
Maximal upplösning 1080p@24 < 30 meter, 4K Ultra < 20 meter om framtidens DVI-D-standard kräver denna upplösning
Lödtenn Almit SR-34 Super
Mekanisk kabelavlastning HDMI är ingjuten i plast, DVI-D kläms fast vid montering av kontakthus
Cable Supra HD5
Ledararea, digitala ledarpar 5 stycken TMDS 0,26 mm2
Ledarmaterial Solid syrefri koppar
Isolation Skummad (jäst) PE (lågkapacitiv polyetylen)
Innerskärm Aluminiserad PET, 100% täckning
Kommunikationsledare 5 stycken med ledararea 0,13 - PE-isolerade mm2
Ytterskärm Aluminiserad PET, 100% täckning
Mantel Värme och åldringsbeständig PVC
Flamsäker Nej
Yttermått 9,5 mm
Vikt 0,106 kg/m


Elektriska egenskaper

Resistans 82 Ohm/km
Kapacitans 42 pF/m
Karakteristisk impedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)
