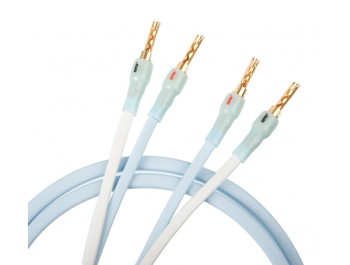

SUPRA Ply 3,4 CombiCon
2 x 3,4mm² med platta ledare. Supra Ply är en vinnare av många tester och med sin design står den ut som unik i sitt slag. Kontakterad med Supra CombiCon vilket möjliggör val av antingen 24K guldpläterad BFA banankontakt alternativt gaffel. Se vidare kategori ”kontakter” för mer information

CombiCon pressas under högt tryck på ledaren. Rätt gjord för den ihop materialet till en lufttät, homogen och elektriskt osynlig fog närmast att likna vid smältsvetsning.


Product of the year
SUPRA PLY – Ibland är det bra att vara lite fyrkantig med fysiken

Supra Ply’s stora fördel är dess dynamiska egenskaper. Vi åstadkommer dessa med en kabel, där ledarna består av flätor med tennpläterade syrefria kopparkardeler som manglas platt och sedan isoleras var för sig. Vi tar dessa ledare och lägger dem med platta sidan mot varandra samt lägger en ytterisolering (mantel). Rent elektriskt är utmaningen vid högtalarkablar hur få ner induktansen (magnetverkan) vilket är en elektrisk egenskap som endast verkar på växelström, vilket musik är. Den liksom dess motpart kapacitans, utgör sammanlagt den del i en kabels växelströmsmotstånd som heter reaktans. Som så ofta förändrar man inte en storhet utan att det sker på bekostnad av en annan. Men för just högtalarkablar är låg induktansen så viktig, då signalen innehåller hög ström och induktansen ”motsätter sig” strömförändringar i en krets, att vi var öppna för annorlunda och innovativa konstruktionslösningar. Så, på Supra Ply har vi medvetet ökat den i högtalarkablage betydligt beskedligare kapacitansen genom platta ledare och vilket i sin tur resulterar i låg induktans. En annan stor fördel med sänkt induktans är att störfält minimeras, dvs det växlande magnetfält som omger en kabel som leder en växelström och som kan orsaka störningar i omgivande signalkablar. Detta beskrivs som att en kabels ledare befinner sig i eller nära "magnetnollan". För vårt nytillskott Supra Ply Wide, har vi tagit konstruktionen ett steg till genom att mangla två gånger, så att kabelns tvärsnitt nu blir ännu bredare mot tidigare. Enligt våra mätningar har det givit än lägre induktans.

Vad kommer du som kund uppleva?

Musik består av en mängd olika frekvenser, som alla ska nå ditt öra så korrekt i tiden och på rätt nivå som avsågs vid inspelningen. Endast då kan musiken återges rätt såsom avsetts i studion. Detta påverkar ljudscenen i tre dimensioner (förutsatt att du ställt upp din utrustning enligt HiFi-praxis), hur ett klick på en cymbal återges, anslag på en flygel, röster och en fiols övertoner, bland mycket annat. Det lustiga är att något vi anser tillhör bastonerna är trampet på trummisens baskagge, men utan ett snabbt dynamiskt transientsvar, tappas hela anslaget bort och takten låter trött och livlös. Du kommer uppleva att musiken får fart, mer stampa-takten-känsla och det blir mer snärt i instrumentens anslag och helt enkelt upplevs mer musikalisk.

Skärmad Ply


Product of the year
Bild 1. Plys förluster

Product of the year
Bild 2. Förluster, brett liv
Se skillnaden själv

Vi på Jenving Technology är noga med bevis för våra påstående. Vi noterar att vissa tillverkare av ”high-end” högtalarkabel till och med lägger till ett brett liv mellan ledarparen. Nedan och till höger visar vi skillnaden i förluster mellan vår Ply och en sådan kabel.

Bild 1 till höger visar den låga spänningsförlust i högtalaränden av kabeln, när man matar den med ren fyrkantsvåg. Fyrkantsvågen är den mest utmanande signalen att testa hur transparent en kabel är vid extremt snabba signalförändringar (transientsvar).

Bild 2 visar hur en kabel med brett liv tappar spänning motsvarande ca -10 dB vid samma signal.

Resultatet blir en fadd, trött och oengagerande musiklyssning, med svagt transientsvar, särskilt märkbar hos riktigt dynamisk musik.

Egenskaper

Mekaniska data

Ledararea 3,4 mm2
Antal ledare 2 st
Antal kardeler per ledare 192 st
Kardeldiameter 0,15 mm
Kardelmaterial Tennpläterad syrefri koppar
Isolation Värme och åldringsbeständig PVC (polyvinylklorid)
Mantel PVC
Yttermått 7,2 x 7,2 mm

Kontakter

Banan Ingår
Gaffel Ingår
BFA banan Ingår
Sammanfogningsmetod Kontaktpressning under högt tryck

Elektriska egenskaper

Resistans 5,1 Ohm/km
Induktans 0,2 uH/m
