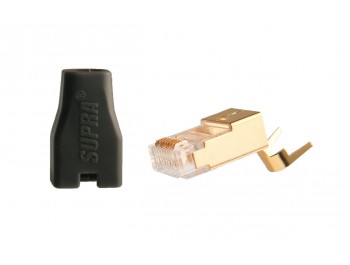

Supra RJ45 CAT7-kontakt

Perfekt på alla sätt!

Supra RJ45 CAT7-kontakt

Gör precis vad den ska. Med denna är det enkelt att terminera en CAT7-kabel som är grövre än en vanlig CAT6(a). Mätte och bredden i kontakten är nästan 10 mm, men åtta CAT7 blir ca 11,5 mm. Detta problem löser denna kontakt galant genom att förskjuta varannan uppåt och på så sätt kunna .få dem att inte bli bredare än 10 mm.

Fick först studera hur den fungerar innan jag klämde den första kontakten.

1) Trä på kåpan på kabeln

2) Skala kabeln och ta bort all folie, vik flätan bakåt.

3) Finn den lilla plastbiten som fungerar som jigg. Notera hur den ska sitta inne i kontakten; lägre delen framåt och sidan med rillor mot ytan inne i kontakten som har motsvarande åsar.

4)Stoppa in kablarna i rätt ordning i den lilla plastbiten och skjut in plastbiten så att den nästan når fram till ytterhöljet.

5) Nu bör de åtta kablarna vara ganska raka och ligga parallellt. Justera och klipp av dem så att det blir ett rakt och rent avslut.

6) Är måtten rätt kommer det nu vara enkelt att föra in kablarna i kontakten så att de bottnar och jiggen går hela vägen in till sin kant.

Blir det inte bra, börja om! Nästa steg ska vara enkelt, annars blev det inte bra.

7) Crimp kabeln

8) Böj fram kabelavlastningen av metall och vik den runt kabeln, se till att flätan kläms fast.

9) Skjut fram och över kåpan.

Notera att detta nu är en kabel som uppfyller standarden CAT6A, CAT7 kräver en helt annan kontakttyp, tex TERA eller GG45 som inte passar i ett vanligt nätverksuttag.

Min CAT7-kabel var klassad för utomhusbruk, det var det viktiga.
