DVI-D – DVI-D, Digital Single-Link 18+1

DVI är en standard för video-/grafiköverföring mellan i huvudsak datorer till projektorer eller datorskärmar. Grunden är Supra HD5/s-kabeln som är speciellt konstruerad för hög bandbredd ända upp till 30 meter där manteln är bytt mot en variant av PE (polyetylen) för att få önskad brandklassning. Skärmupplösningar som stöds är vid 30 meter 1920 x 1200 @ 60Hz (WUXGA). Den är objektivt testad hos HDMI’s Ackrediterade Testcenter i USA, det prestandacertifikat vi gärna bjuder våra kunder på, en kontroll som dessvärre är sällsynt hos våra konkurrenter.

HD5/H-kabeln är konstruerad med en ledarisolering av skummad (jäst) PE-plast som utöver PE-plastens redan goda egenskaper, blir ännu bättre när den till största delen innehåller luftbubblor. Kabelns digitala par har en mycket noggrann och stabil frekvensoberoende impedans. De individuellat skärmade paren är spunna med olika stigning för att eliminera överhörning. Kabeln är vidare trippel-skärmad, med de mest utsatta ledarna separate skärmade. Utöver detta är alla ledare skärmade med en dubbelskärm bestående av dels en aluminiserad foleskärm med 100% täckningsgrad samt en kopparfläta som effektivt stänger ute EMI- och RFI-elektromagnetisk störningar.

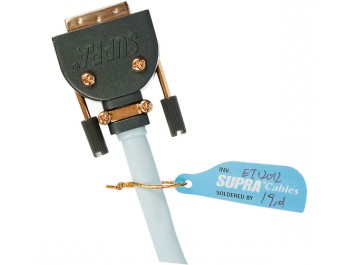

Som brukligt levereras Supra kablar med en kraftig, fullskärmad kontakt med aluminiumhus med tjockt lager guldplätering för livslängd också vid frekvent omkoppling. Kabeln kan lödas om, i syfte att förlägga den dolt i rör, kabelbrunnar eller slangar. Avslutningsvis monterar vi egna kontakter som är helskärmad, robusta och guldpläterade med 0,8 mikrometer 24K guld. Allt för att ge lång livslängd även vid frekvent omkoppling.




DVI
Upplösning
1920 x 1200 @ 60Hz (WUXGA)

Kontakter
DVI-D 18+1, 24K guldpläterade



Flamsäker och halogenfria kablar

Utmärkt som installationskabel i lokaler som faller under Boverkets författningssamling BFS 2014:3 BBR21, byggnadsklass Br3, krav E, Acidity (byggnader på < 200 m2, exv enfamiljshus eller lager och industrier i verksamhetsklass 1 på < 500 m2, Acidity = halogenfri).



Kundfördelar i korthet

Mycket god flambeständighet; möter normen E, acidity
Halogenfri
Låg rökutveckling
Låg nivå av giftiga gaser

Egenskaper

Mekaniska data och prestanda

Standard DVI - Digital Visual Interface
Kontaktkonfiguration Single-Link, DVI-D, 18+1
Kontakter DVI - DVI
Kabelriktning Riktningsoberoende
Användningsområden Dator/datorskärm/projektor
Maximal upplösning 1920 x 1200 @ 60 Hz (WUXGA)
Lödtenn Almit SR-34 Super
Kabeldragavlastning Skruvad klämma
Kabel SUPRA HD5/H
Ledararea 5 x TMDS 0,13 mm2
Ledarmaterial Solid syrefri koppar
Innerisolering Skummad (jäst) PE (polyeten)
Innerskärm Aluminiserad PET, 100% täckning
Kommunikationsledare 5 x 0,08; PE isolerade mm2
Ytterskärm Aluminiserad PET och kopparfläta, 100% täckning
Mantel PE (polyetylen); FRHF
Flamsäkerhet Ja, se klassificering i beskrivande text
Ytterdiameter 7,0 mm
Vikt 0,108 kg/m


Elektriska egenskaper

Resistansrev rev. Ohm/km
Kapacitans rev. pF/m
Karakteristisk impedans 100 Ohm
Hastighetsfaktor 0,8 x C (ljushastigheten)
